專利看科技發展(虛擬實境裝置)

專利看科技發展(虛擬實境裝置)

蘋果於六月初時,推出一項跨時代的科技裝置Vision Pro,科技專家們認為蘋果十年磨一劍,並期待Vision Pro成為下個世代的主流電子產品。如果蘋果的產品需十年研發,那蘋果在相關技術的專利,需提前多少時間佈局?



蘋果Vision Pro虛擬實境技術介紹

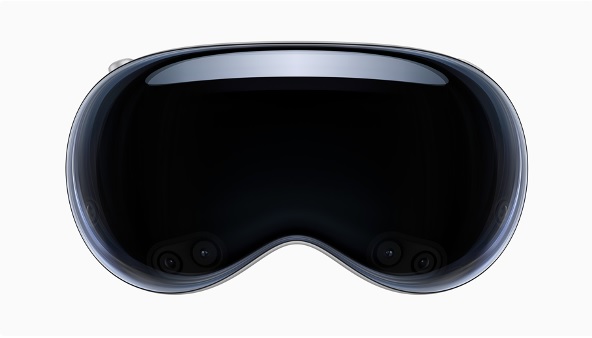

Apple Vision Pro在虛據實境領域中的創新取得了重大突破,帶來了對於3D空間體驗的全新定義。其提供的Apple Immersive Video功能為用戶提供了180度的高清視覺與空間音效,使用者能深度投入並享受沉浸式的觀賞體驗。此外,其環境功能可以幫助用戶在虛擬環境中找到專注點,並透過旋轉鈕來控制虛擬空間的存在感,進而減少外在的干擾。https://nr.apple.com/DH0W2J9HT0(資料圖片來源:www.apple.com)







相關頭戴裝置臨時案(2019)

專利名稱:光學系統,頭戴式裝置,及顯示系統

申請人:蘋果公司

申請日:2020/05/22 (優先權日2019/05/30)

專利號:109117209



本發明大致上係關於光學系統,且更具體地,係關於用於顯示器之光學系統。諸如頭戴式裝置之電子裝置可具有對使用者產生影像的一或多個近眼顯示器。頭戴式裝置可係一副虛擬實境眼鏡,或可係允許觀看者觀看電腦產生之影像及觀察者周圍環境中之真實世界物體兩者的一擴增實境頭戴裝置。



顯示模組20A可適用於各種類型的顯示器,包括液晶顯示器、有機發光二極體顯示器、基於雷射的顯示器、反射顯示器等。光學系統20B可形成鏡片,讓觀看者(例如可視範圍24處的觀察者眼睛)觀看多個顯示器20上的影像。使用單一顯示器20可產生用於兩眼的影像,或使用一對顯示器20用以顯示影像。在具有多個顯示器的組態中,光學系統20B形成的鏡片焦距及位置可經選擇,使得存在於顯示器之間的任何間隙對使用者不可見(例如,左顯示器及右顯示器的影像無縫地重疊或合併)。光學系統20B可含有組件(例如,光學組合器等),以允許真實世界影像或物體28之真實世界影像光與虛擬(電腦產生之)影像以光學方式組合。




實體環境係指,在無電子系統輔助的情況中,人可感測及/或與之互動的實體世界。實體環境(諸如實體公園)包括實體物品,諸如實體樹、實體建築物、及實體人。人可直接感測及/或與實體環境互動,諸如透過視覺、觸覺、聽覺、味覺、及嗅覺。例如,人可感測建立在3D空間中提供點音訊源之感知的3D或空間音訊環境的音訊物體及/或與該等音訊物體互動。



擴增實境 (AR) 環境是指在實體環境或其表示上方的模擬環境中,疊加一個或多個虛擬物體。例如,使用透明或半透明顯示器的 AR 系統,可以讓人直接觀看實體環境,並呈現在顯示器上的虛擬物體。替代地,系統可具有一不透明顯示器及擷取實體環境之影像或視訊的一或多個成像感測器,該等影像或視訊係實體環境之表示。投影系統也可以將虛擬物體投影到實體環境中。此外,直通視訊指系統使用影像感測器擷取實體環境的影像,並在不透明顯示器上呈現 AR 環境時使用該影像。

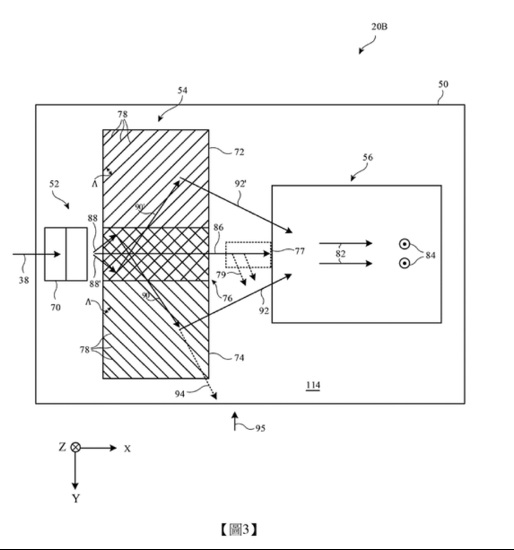

交叉耦合器可包括表面浮雕光柵、超穎光柵(meta-grating)、或全像相位光柵(holographic phase grating)。使用全像相位光柵(例如體積全像片)在光柵結構72和74中實現。與表面浮雕光柵相比,體積全像片的波長頻寬更窄。因此,體積全像片可繞射特定波長範圍的光,同時使入射角度固定。為了繞射光38中各波長,光柵結構72和74各包括一組對應的多工體積全像片(或其他全像相位光柵)。這些全像片可重疊或分層,以便繞射來自不同波長範圍和/或入射角範圍的光。因此,全像相位光柵可對寬波長範圍內的入射光執行偶數次繞射,使其在交叉耦合器54中交互耦合。



結論:


由專利中可以發現目前Vision Pro產品技術特徵,例如頭戴式裝置可係一副虛擬實境眼鏡,或可係允許觀看者觀看電腦產生之影像及觀察者周圍環境中之真實世界物體兩者的一擴增實境頭戴裝置。及系統可具有一不透明顯示器及擷取實體環境之影像或視訊的一或多個成像感測器,該等影像或視訊係實體環境之表示。同時,也可以發現未來蘋果想將裝置的功能更上一層樓,模擬五感視覺、觸覺、聽覺、味覺、及嗅覺,讓虛實整合更加真實。由此,我們可透過專利瞭解技術發展趨勢、迴避專利範圍,進一步還能善用已揭露技術再深度研發。



作者:專利師 江日舜
